Ανοξείδωτα κανάλια Ω - με αυλάκι χωρίς σχάρα
Για την απορροή μεγάλων ποσοτήτων υγρών αποβλήτων που δεν περιέχουν πολλά στερεά.
Ανοξείδωτο κανάλι αποστράγγισης που δεν χρειάζεται σχάρα επιφανείας, κατάλληλο για όλους τους τύπους των δαπέδων. Το διάκενο των 18 mm χρησιμοποιείται για καθαρισμούς και πλύση δαπέδων καθώς και για να διαχωρίζει τις στεγνές από τις βρεγμένες περιοχές επιπλέον επιτρέπει τον εύκολο καθαρισμό εσωτερικά του καναλιού.

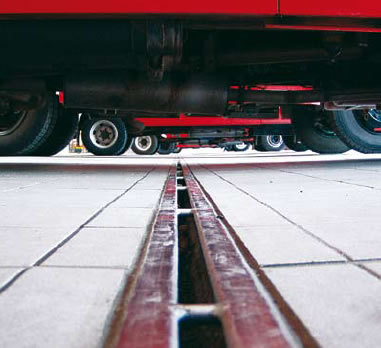

Κατασκευάζεταιι από ανοξείδωτο χάλυβα AISI 304 ή 316 για μεγαλύτερη αντοχή σε διάβρωση. Το πάχος του ανοξείδωτου φύλλου είναι 2 mm για αντοχή και σε πιο βαρέως τύπου εφορμογές. Για ν’ αντέχει ακόμα και σε φορτία οχημάτων τοποθετείται χαλύβδινη ή πλαστική ράβδος Ø 8 mm κατά μήκος του επιφανειακού χείλους όπως φαίνεται στο διπλανό σχήμα.

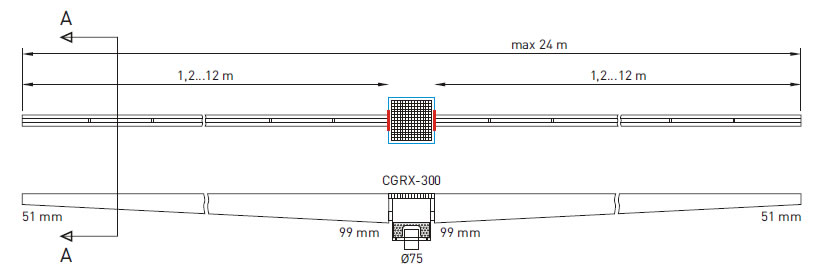

Κατασκευάζεται εσωτερικά με συνεχή κλίση 0,4% (4 mm βάθος για κάθε μέτρο κατασκευής). Τα μοναδιαία κομμάτια έχουν μήκος 3 m και μπορούν να φθάσουν συνολικά τα 12 m με συνεχόμενη κλίση και τα 24 m με σιφόνι στη μέση, όπως φαίνεται στο παρακάτω σχήμα. Το τετράγωνο σιφόνι CGRX 300 μπορεί να έχει κάθετη ή οριζόντια έξοδο Φ75 mm. Περισσότερα στοιχεία μπορείτε να βρείτε στα σιφόνια γενικά.

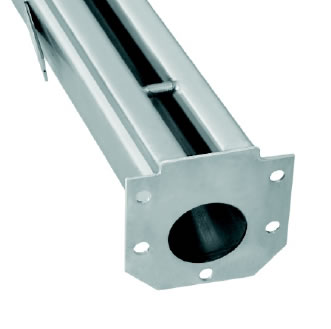

Κάθε στοιχείο έχει στα άκρα του ενσωματωμένη φλάντζα για να συνδεθεί με το επόμενο. Η συναρμολόγηση των κομματιών γίνεται βιδώνοντας τις φλάντζες με ανοξείδωτες βίδες χρησιμοποιώντας ως ενδιάμεσο ελαστικό σύνδεσμο, φλάντζα ελαστικής σιλικόνης 2mm.
Η φλάντζα εξασφαλίζει την υδατοστεγανότητα του συστήματος καθώς και την απορρόφηση πιθανών διαστολών. Η ελαστική σιλικόνη (VMQ) είναι χρώματος κόκκινου και κατάλληλη για θερμοκρασίες από - 50 έως 180° C. Με τον ίδιο ακριβώς τρόπο γίνονται και οι συνδέσεις των καναλιών με τα σιφόνια CGRX 300.
Για μεγαλύτερη αντοχή των καναλιών σε φορτία χρησιμοποιούνται ανοξείδωτοι κυλινδρικοί αποστάτες ανά μέτρο κατασκευής. Για βέλτιστη σταθερότητα και εφαρμογή κατά την εγκατάσταση, υπάρχουν ενσωματωμένα πλευρικά αγκυροβόλια στην αρχή, στη μέση και στο τέλος κάθε καναλιού. Αντίστοιχα για την ευθυγράμμιση κατά την τοποθέτηση χρησιμοποιούνται ανοξείδωτες βίδες ρύθμισης ύψους που είναι ενσωματωμένες στο κανάλι.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ |

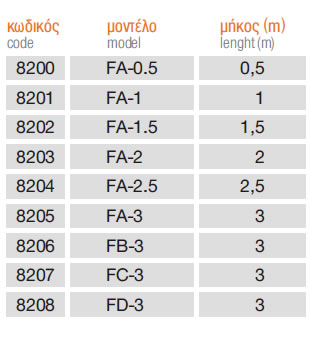

ΚΩΔΙΚΟΙ - ΜΟΝΤΕΛΑ |
|
 |
ΕΞΟΔΟΣ ΚΑΝΑΛΙΩΝ Ω

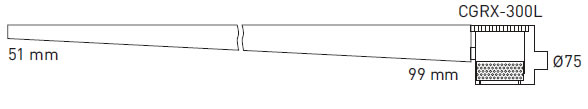

Η έξοδος των καναλιών Ω γίνεται είτε με φλάντζα και σύνδεση με τα σιφόνια CGRX -300 είτε με οριζόντιο σωλήνα Ø45 mm. Αναλυτικά στοιχεία για τα σιφόνια βαρέως τύπου για σύνδεση με τα κανάλια Ω δείτε παρακάτω ή στα σιφόνια γενικά.

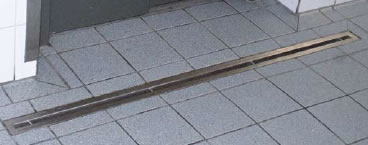

ΕΦΑΡΜΟΓΕΣ-ΕΓΚΑΤΑΣΤΑΣΕΙΣ

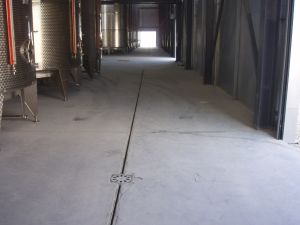

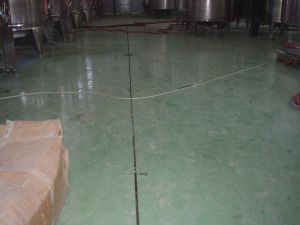

Ιδανικό για αρχιτεκτονικές λύσεις, για οινοποιεία, ζυθοποιεία, τυροκομεία και γαλακτοβιομηχανίες, ελαιουργίες κ.α.

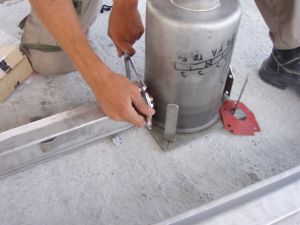

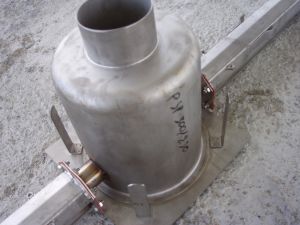

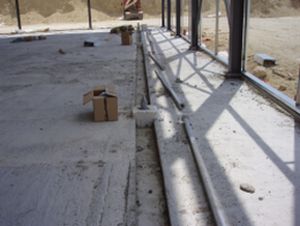

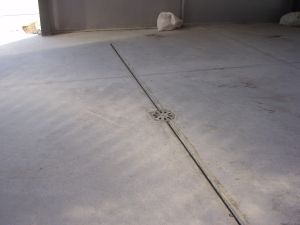

ΣΕ ΕΡΓΟΤΑΞΙΟ
Προϊόντα
Επιλογή φορτίου καναλιών:
Σύμφωνα με τον ευρωπαϊκό κανονισμό EN 1433 τα κανάλια και οι σχάρες διαιρούνται σε κλάσεις φορτίων Α15 έως F900. Πιο αναλυτικά στοιχεία για τις κλάσεις αυτές. Δείτε περισσότερα >>
Τεχνικά στοιχεία: Τεχνικά στοιχεία μόνο για τα κανάλια Ω, σε αρχείο pdf εδώ>>

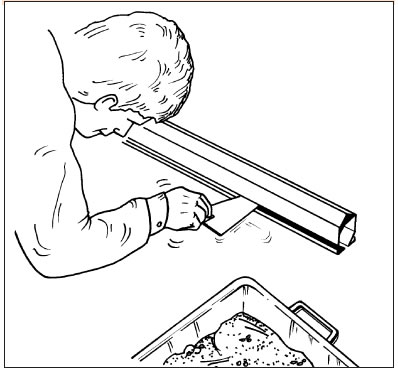

Οδηγίες εγκατάστασης: Οδηγίες εγκατάστασης των καναλιών, σε αρχείο pdf. εδώ>>
Πλήρης Τεχνικός κατάλογος: Κατεβάστε όλο τον τεχνικό κατάλογο σε pdf, για τα σιφόνια-κανάλια-σχάρες εδώ>>
Φυλλάδιο παρουσίασης: Δείτε το φυλλάδιο παρουσίασης, για τα σιφόνια-κανάλια-σχάρες εδώ>>
